Elektromagnetické rušení (EMI filtr) je nový druh složené zařízení, který byl široce používán v posledních letech. Užitným vzorem lze účinně potlačit šum rozvodné, zlepšit schopnost proti rušení elektronických zařízení a spolehlivost systému a může být široce používán v oblasti elektronických měřicích přístrojů, počítačové vybavení místnosti, přepínání napájení napájení, měření a řízení systémů, atd...

EMI filtr - New Moon - nový měsíc

1 Princip a použití elektromagnetického rušení filtru

1.1 Struktura princip

EMI filtr - New Moon - nový měsíc

Napájecí zdroj hluku je druh elektromagnetického rušení, spektrum hluku vedení je asi 10kHz ~ 30MHz až do 150MHz. Podle směru přenosu, napájecí zdroj hluku lze rozdělit do dvou kategorií: jeden je z napájecího zdroje do řádku úvodu vnějších zásahů, a druhá je generován elektronického zařízení a line přenos energie na hluk. Výsledky ukazují, že hluk patří k rušení signálu obousměrný a elektronické vybavení je nejen předmětem rušení hluku, ale také zdroj hluku. Podle charakteristiky formace existují dva druhy rušení hluku, série režim rušení a společný režim rušení. Rušení režimu série je hluk mezi dvěma elektrické vedení. Společný režim rušení je hluk dvou elektrické vedení do země. Tedy filtr elektromagnetického rušení by měly splňovat požadavky na elektromagnetickou kompatibilitu (EMC), musí být obousměrný filtr RF, na jedné straně pro vnější elektromagnetické rušení filtrování z vedení AC je zavedena, na druhou stranu se vyhnete samotného zařízení mimo šum, tak, aby neovlivnila normální práci jiných elektronických zařízení ve stejném prostředí, elektromagnetické. Kromě toho filtr EMI hraje inhibiční roli na režimu series a společný režim rušení

1.2 základní okruh a jeho typické aplikace

Základní okruh EMI filtr je znázorněno na obrázku 1.

EMI filtr - New Moon - nový měsíc

Pět terminálového zařízení má dvě vstupní svorky, dvě výstupní terminály a zemnící svorku. Zařízení včetně společného režimu vyseknutí (také známý jako společného režimu induktoru a filtrační kondenzátor C1) L ~ C4. L neměl žádný vliv na sériový režim rušení, ale když společný režim rušivý směr magnetického pole, dvě cívky z totéž, po celkové indukčnost spojení zvyšuje rychle, takže společný režim signál zobrazeno velkou indukčnost, není snadné předat, tzv. společná režimu vyseknutí. Jeho dvě cívky jsou navinuty v feritový nízké ztráty, vysoká prodyšnost, při současné prochází magnetického pole na dva závity se vzájemně posilují. Indukčnost L souvisí se jmenovitým proudem jsem EMI filtr, jak je uvedeno v tabulce 1. Potřebuje zdůraznit, že Jmenovitý proud je velký, společný režim sytič průměru zvýší odpovídajícím způsobem, aby byla schopna vydržet velký proud. Kromě toho nízká frekvence útlum lze zlepšit zvýšením řádně indukčnost. C1 a C2 tenký film kondenzátor, kapacita rozsah je zhruba 0,01 F ~ ~ 0,47 F, používá se hlavně k odfiltrování rušení. C3 a C4 jsou připojeny k výstupu a neutrální bod kondenzátor je uzemněn, což lze účinně omezit společný režim rušení. C3 a C4 lze také připojit paralelně na konci vstupní, stále zvolit keramické kondenzátory, rozsah výkonu je 2200pF ~ 0,1 F. S cílem snížit svodový proud, kapacita by neměl překročit 0,1 F a středovou kondenzátoru měla být spojena se zemí. C1 ~ hodnota odporu tlak C4 je 630VDC nebo 250VAC.

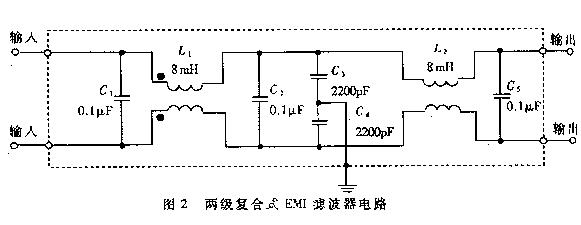

Obrázek 2 ukazuje druh vnitřního okruhu dvoustupňový složené EMI filtr, kvůli použití úrovně (také nazývané dva) filtrování, takže efekt filtrování šumu je lepší. Někteří uživatelé jsou tisíce Hz frekvence opakování zásahu skupiny rychlé přechodové puls, obě doma i v zahraničí také vyvinuly pulsní filtr skupiny (také známý jako skupina je schopna Čítač impulsů), inhibice narušení.

Aplikace 2 EMI filtrů v přepínání napájení

S cílem snížit objem a snížit náklady, jednočipové přepínání napájení obvykle přijímá jednoduché jednostupňové EMI filtr, který je uveden v typické okruhu 3. (A) a (b) v kondenzátoru C dokáže odfiltrovat rušení, rozdíl je pouze C (a) budou připojeny k vstupní část, obrázek (b) je připojen k výstupu. Obrázek (c), (d) ukazuje, že okruh je složitější, je lepší efekt potlačení rušení. Obrázek (c) v L, C1 a C2 slouží k odfiltrování společný režim rušení, C3 a C4 filtrovat rušení. R je vybíjecím odporem, poplatek na C3 akumulace propuštění, aby se zabránilo hromadění elektrického náboje a efekt filtru vlastností; vedení může učinit konec L a moc N není nabitá, zajištění bezpečnosti užití. (D) je společný režim rušení filtrační kondenzátor C3 a C4 připojen k výstupu.

EMI filtr lze účinně potlačit elektromagnetické rušení jednočipový přepínání napájení. Obrázek 4. Křivka 0,15 MHz ~ 30MHz vedení hluk v přepínání napájení (EMI), což je křivka z v spínací napájecí zdroj (tj. vrchol obálka elektromagnetického rušení). Křivka B je vložena, jak ukazuje obrázek 3 (d) EMI filtr vlnění, elektromagnetické rušení může být oslabené 50dB V ~ 70dB V. účinek filtru EMI je samozřejmě lepší.

Někteří uživatelé jsou tisíce Hz frekvence opakování zásahu skupiny rychlé přechodové puls, obě doma i v zahraničí také vyvinuly pulsní filtr skupiny (také známý jako skupina je schopna Čítač impulsů), inhibice narušení.

Aplikace 2 EMI filtrů v přepínání napájení

S cílem snížit objem a snížit náklady, jednočipové přepínání napájení obvykle přijímá jednoduché jednostupňové EMI filtr, který je uveden v typické okruhu 3. (A) a (b) v kondenzátoru C dokáže odfiltrovat rušení, rozdíl je pouze C (a) budou připojeny k vstupní část, obrázek (b) je připojen k výstupu. Obrázek (c), (d) ukazuje, že okruh je složitější, je lepší efekt potlačení rušení. Obrázek (c) v L, C1 a C2 slouží k odfiltrování společný režim rušení, C3 a C4 filtrovat rušení. R je vybíjecím odporem, poplatek na C3 akumulace propuštění, aby se zabránilo hromadění elektrického náboje a efekt filtru vlastností; moc může udělat napájení napájení
