Rozdíl mezi indukčností v běžném režimu a indukčností v diferenciálním režimu

Rozdíl mezi indukčností v běžném režimu a indukčností v diferenciálním režimu


Existují dva typy induktorů používaných k odolnosti proti elektromagnetickému rušení: induktory se společným režimem a induktory diferenciálního režimu.

Rušivé elektromagnetické pole generuje proud rozdílového módu mezi vedeními, což způsobuje rušení zátěže, které se nazývá rušení diferenciálního módu; Rušivé elektromagnetické pole generuje součinný proud mezi vedením a zemí, který generuje rozdílové napětí na zátěži a způsobuje rušení, které je známé jako rušení zemní smyčky se součinným režimem.

Filtrační indukčnost používaná k potlačení rušení v součinném režimu se nazývá indukčnost v součinném režimu [2]. Filtrační indukčnost používaná k potlačení rušení v diferenciálním režimu se nazývá indukčnost v diferenciálním režimu.

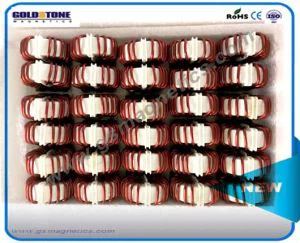

Induktory se společným režimem jsou dvě sady cívek se stejným počtem cívek, stejným průměrem drátu a opačnými směry vinutí navinutými kolem stejného železného jádra. Diferenciální induktor je cívka navinutá kolem železného jádra.


Charakteristikou induktoru se společným režimem je to, že díky opačným směrům vinutí dvou sad cívek na stejném železném jádru se železné jádro nebojí nasycení. Nejběžněji používaným materiálem magnetického jádra na trhu je vysoce vodivý feritový materiál.


Charakteristikou diferenciální indukčnosti je její použití v situacích vysokého proudu. Vzhledem k tomu, že kolem železného jádra je navinuta cívka, dojde při zvýšení proudu tekoucího do cívky k nasycení železného jádra v cívce. Proto je nejběžněji používaným materiálem železného jádra na trhu materiál jádra z kovového prášku. Zejména jádro z železného prášku (kvůli nízké ceně).
