Úvod do základních znalostí transformátoru

Transformátor se skládá z železného jádra (nebo magnetického jádra) a cívky. Cívka má dvě nebo více vinutí, z nichž vinutí připojené ke zdroji se nazývá primární cívka a ostatní vinutí se nazývá sekundární cívka.

1, Klasifikace

Klasifikace podle režimu chlazení: transformátor suchého typu (samochladící), transformátor ponořený do oleje (samochladící) a fluoridový (odpařovací chlazení) transformátor.

Klasifikace podle metody odolné proti vlhkosti: transformátor otevřeného typu, transformátor zalitého typu a transformátor utěsněného typu.

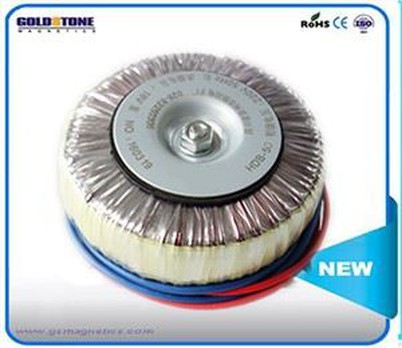

Klasifikace podle struktury železného jádra nebo cívky: transformátor jádra (vložené jádro, jádro typu C a feritové jádro), plášťový transformátor (vložené jádro, jádro typu C a feritové jádro), prstencový transformátor a transformátor z kovové fólie.

Rozdělení podle počtu výkonových fází: jednofázový transformátor, třífázový transformátor a vícefázový transformátor.

Klasifikace podle použití: výkonový transformátor, napěťový regulační transformátor, audio transformátor, mezifrekvenční transformátor, vysokofrekvenční transformátor a pulzní transformátor.

2, Charakteristické parametry výkonového transformátoru

1. Pracovní frekvence

Ztráta jádra transformátoru úzce souvisí s frekvencí, proto by měla být navržena a používána podle frekvence použití, která se nazývá pracovní frekvence.

2. Jmenovitý výkon

Při zadané frekvenci a napětí může transformátor pracovat po dlouhou dobu, aniž by překročil výstupní výkon zadaného nárůstu teploty.

3. Jmenovité napětí

Vztahuje se k napětí, které může být aplikováno na cívku transformátoru, které nesmí být větší než specifikovaná hodnota během provozu.

4. Poměr napětí

Vztahuje se k poměru primárního napětí k sekundárnímu napětí transformátoru, který se liší od poměru napětí naprázdno a poměru napětí zátěže.

5. Bez zátěžového proudu

Když je sekundární část transformátoru otevřená, v primáru stále existuje určitý proud, který se nazývá proud naprázdno. Proud naprázdno se skládá z magnetizačního proudu (generovaný magnetický tok) a ztrátového proudu železa (způsobeného ztrátou jádra). U výkonového transformátoru 50Hz je proud naprázdno v zásadě roven magnetizačnímu proudu.

6. Žádná ztráta zatížení

Vztahuje se k výkonové ztrátě naměřené na primáru, když je sekundární část transformátoru otevřená. Hlavní ztrátou je ztráta jádra, následovaná ztrátou (ztrátou mědi) způsobenou proudem naprázdno na odporu mědi primární cívky, který je velmi malý.

7. Účinnost

Je procento poměru sekundárního výkonu P2 k primárnímu výkonu P1. Obecně platí, že čím vyšší je jmenovitý výkon transformátoru, tím vyšší je účinnost.

8. Izolační odpor Qingzhou globální elektronika

Udává izolační výkon mezi každou cívkou transformátoru a mezi každou cívkou a železným jádrem. Izolační odpor souvisí s výkonem, teplotou a vlhkostí použitých izolačních materiálů.

3, Charakteristické parametry audiofrekvenčního transformátoru a vysokofrekvenčního transformátoru

1. Frekvenční odezva

Vztahuje se k charakteristice, že sekundární výstupní napětí transformátoru se mění s pracovní frekvencí.

2. Passband

Pokud je výstupní napětí transformátoru na mezifrekvenci U{{0}}, frekvenční rozsah, kdy výstupní napětí (vstupní napětí zůstává nezměněno) klesne na 0.707u0 se nazývá propustné pásmo B transformátoru.

3. Poměr primární a sekundární impedance

Primární a sekundární impedance transformátoru jsou spojeny s vhodnou impedancí RO a RI tak, aby odpovídaly primární a sekundární impedanci transformátoru, pak se poměr RO a RI nazývá poměr primární a sekundární impedance. V případě impedančního přizpůsobení.
